Станок Сверлильный 2А125 Инструкция

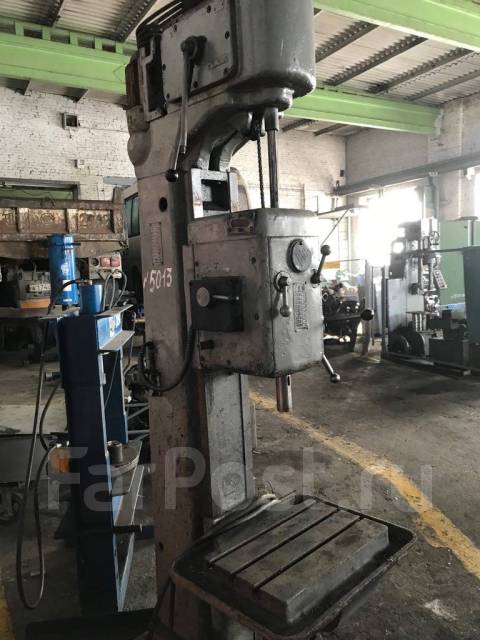

Вертикально-сверлильный станок 2А125 предназначен для выполнения различных операций (сверление, рассверливание, развертывание, зенкерование, а также нарезание резьбы) в условиях мелкосерийного производства. Максимальный диаметр сверления - 25 мм, обеспечивается за счет девятискоростной коробки скоростей с диапазоном 97-1360 об/мин. И девятискоростной коробкой подачи с диапазоном 0,1-0,81 мм за оборот шпинделя. Монтаж,габариты рабочего пространства. Кинематическая схема вертикально-сверлильного станка 2А125. Устройство вертикально-сверлильного станка. Вертикально-сверлильный станок 2А125 состои. Oct 6, 2012 - Универсальный вертикально-сверлильный станок модели 2А125 (рис. 1) предназначен для работы в ремонтных, инструментальных. 2118-А, станок вертикально-сверлильный. Инструкция по эксплуатации. 506 Скачиваний (2610 Просмотров). Обновлен: 02 Apr 2010. 2Е52, станок радиально-сверлильный переносной, Октем. Руководство по эксплуатации. Импортер: Станкоимпорт. Обновлен: 25 Mar 2012. 2А125, станок вертикально-сверлильный, Стерлитамак. 2А125, станок вертикально-сверлильный. Инструкция по эксплуатации. 1368 Скачиваний (3838 Просмотров). Обновлен: 02 Apr 2010. 2Н125, 2Н135, 2Н150, станок вертикально-сверлильный. 2Н125, 2Н135, 2Н150. Станки универсальные вертикально-сверлильные.
Одним из основных критериев выбора станков этого типа является условный диаметр сверления. Для этой модели он составляет 25 мм. Благодаря универсальности и относительной простоте конструкции станки 2Н125 могут использоваться для комплектации мелкосерийных производств, ремонтных мастерских. Оборудование предназначено для выполнения операций сверления, зенкования, рассверливания и аналогичных им функций. Характеристики пределов подач и регулировка оборотов шпинделя позволяет выбирать оптимальный режим обработки стальных заготовок. В качестве режущего инструмента можно использовать сверла всех типов.
Для нарезания резьбы устанавливаются метчики различных размеров. К особенностям конструкции относят следующие факторы:. ручное управление. Подача выполняется вручную, при этом возможно изменить режим работы без полной остановки шпинделя;. наличие реверсивного устройства. Оно необходимо для формирования точной резьбы;. высокий показатель устойчивости.
Этому способствует относительно большая масса конструкции и эргономичное размещение компонентов станка. Доступ к управлению параметрами и ремонту электрооборудования осуществляется через специальный шкаф, расположенный в задней части конструкции. Для уменьшения нагрева детали во время обработки есть система подачи охлаждающей жидкости.
Патрубок располагается над рабочим столом и имеет функцию изменения положения относительно поверхности обрабатываемой детали. Сверлильная головка изготовлена методом литья. Внутри нее установлены все основные компоненты станка: коробка передач, шпиндель, механизм переключения скоростей. Технические характеристики оборудования Ознакомление с техническими характеристиками вертикально-сверлильного станка 2Н125 следует начать с анализа основных параметров. К ним относятся масса, которая составляет 880 кг и габариты – 235.78,5.91,5 см.
Они позволяют установить оборудования на ограниченной площади рабочего помещения. Помимо этого, к основным техническим характеристикам оборудования относят расстояния от рабочего торца шпиндельной головки до рабочего стола – от 6 до 70 см.
Если же выполняется обработка деталей с относительно небольшой толщиной, следует учитывать другой показатель – степень удаления от шпинделя до рабочей поверхности плиты – от 69 до 106 см. В паспорте станка указаны другие, не менее важные характеристики оборудования 2Н125. К ним относятся параметры рабочего стола:.
номинальный размер – 40.45 см;. количество пазов Т-образной формы для фиксации заготовки – 3 шт.;. вертикальное перемещение на максимальное расстояние 27 см. Для выполнения операций сверления в конструкции есть многофункциональная шпиндельная головка. Для выбора оптимального режима обработки следует знать основные характеристики этого компонента станка:. параметры смещения. Установочное составляет 17 см, на ход – 20 см;.
Сверлильный
границы частоты вращения головки, об/мин – от 45 до 2000;. число скоростей составляет 12;.
максимальный крутящий момент, Нм – 250. Вертикально сверлильный станок 2Н125 имеет конус шпинделя Морзе 3. Это необходимо учитывать при выборе инструмента обработки, а также установки режима функционирования. Для станка 2Н125 характерно 9 ступней подач. Быстрая смена инструмента обеспечивается механизмом оперативной остановки шпинделя.
Номинальная мощность электродвигателя главного привода составляет 2,2 кВт. Но помимо него в конструкции есть электронасос для подачи охлаждающей жидкости в зону обработки материалов.
Основные правила эксплуатации После установки оборудования необходимо ознакомиться с инструкцией по эксплуатации. Преимуществом такого типа оборудования являются минимальные требования, предъявляемые к условиям работы. Главное – проконтролировать отсутствие внешних и внутренних дефектов на рабочих органах станка. Установку следует выполнять на твердую поверхность, которая выдержит вес оборудования. По окончании первичной наладки режимов станок должен поработать на холостом ходу некоторое время.
Затем можно устанавливать сверла и выполнять пробную обработку металлических изделий. Рабочий должен ознакомиться с правилами безопасности перед началом работы.
Обязательно применение специальных защитных средств: перчаток, очков и рабочей одежды. В случае возникновения неполадок станок полностью отключается от электросети и только затем выполняются профилактические работы.
В видеоматериале представлен обзор аналогичной модели 2Н125Л: 2Н125 характеристики станка 2Н125 — Станок вертикально-сверлильный. 2Н125 станок вертикально-сверлильный универсальный одношпиндельный. Назначение и область применения Станок универсальный вертикально-сверлильный 2Н125, с условным диаметром сверления 25 мм, используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами. Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания. Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы. Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов. Станки снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.
Сверлильный Станок Цена
Категория размещения 4 по ГОСТ 15150-69. Разработчик — Одесское специальное конструкторское бюро специальных станков.
Модификации сверлильных станков 2Н125 Для обработки отверстий разных диаметров применяются базовые вертикально-сверлильные станки: 2Н125. Последние две цифры номера каждой модели указывают наибольший диаметр отверстия в мм, которое можно сверлить на этом станке в заготовках из стали 45.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СТАНКА Универсальный вертикально-сверлильный станок модели 2А125 предназначен для работы в ремонтных, инструментальных и производственных цехах с мелкосерийным выпуском продукции. Будучи снабжен приспособлениями станок 2А125 может применяться в массовом производстве. Станок рассчитан на условный диаметр сверления отверстия25 мм, допускает усилие подачи900 кг, крутящий момент 2500 кгем и поставляется с электродвигателем мощностью 2,8 квт.
Крякнутый nero 7. Версия: Полная, Бесплатная Ограничения: Нет Язык: Русский, Английский Разработчик: Nero AG Операционка: Windows 7, 8, 8.1, 10, XP Разрядность: 64 bit, 32 bit С помощью Неро пользователи смогут редактировать звуковые файлы, сможете создавать личные ауди и видео диски, а также записывать диски формата Blu-Ray. Утилита адаптирована для работы в операционной системе windows 7, разрядностью 64-е бита. Видео обзор программы Nero 7 (2007) Со странице Вы можете скачать бесплатно программу для записи Nero 7 (2007) через торрент на PC. Nero для Windows 7 64 bit представляет собой пакет утилит использующийся для работы с CD и DVD дисками, аудио и видео файлами, предоставляет возможность резервного копирования файлов, возможность создания обложек для дисков, а также поддержка образов дисков.
Наличие на станке девятискоростной коробки скоростей с диапазоном регулирования 97—1360 об/мин и девятискоростной коробки подач с диапазоном регулирования подач шпинделя 0,1—0,81 мм!об полностью обеспечивает выбор нормативных режимов резания для обработки отверстий диаметром до25 мм при сверлении, рассверливании, зенковании и частично развертывании, а также нарезании резьбы при наличии электрореверса. Жесткость конструкции, прочность рабочих механизмов и мощность привода станка позволяют использовать режущий инструмент, оснащенный твердым сплавом. ОСНОВНЫЕ ДАННЫЕ СТАНКА Условный диаметр сверления в стали временного сопротивления разрыву ϭ в = 50—60 кгмм. в мм 25 Наибольшее допустимое усилие подачи в кг 900 Допустимый крутящий момент м кр на шпинделе в кгм. 2500 Мощность электродвигателя в кВт.
Вертикально Сверлильные Станки
2,8 Число оборотов электродвигателя в минуту 1410 Конус. Морзе № з Вылет шпинделя в мм.
250 Автоматическая подача (ход шпинделя) в мм 175 Наибольшее вертикальное перемещение са- лазок шпинделя в мм. 200 Число скоростей шпинделя. 9 Пределы чисел оборотов шпинделя в минуту 97—1360 Величину чисел оооротов шпинделя в минуту 97; 140; 195; 272;392; 545; 680; 960; Число подач шпинделя 9 Пределы подач в мм/об. 0,1 – 0,81 Величины подач в мм/об 0,1; 0,13; 0,17; 0,22; 0,28; 0,36; 0,62; 0,81 Электрический реверс ручной и автоматический Наибольшее вертикальное перемещение стола в мм 325 Рабочая поверхность стола в мм. 500 x 375 Расстояние от торца шпинделя в мм: до стола. 0—700 до фундаментной плиты. 750—1125 Охлаждение от электронасоса производительностью в л/мин.
Трехфазный переменный Напряжение в В. 380 Пусковое устройство. Рукояткой от конечного выключателя через магнитный ускатель Габарит станка (длина Х ширина Х высота) в мм.
Настольный Сверлильный Станок
950x825x2300 Масса станка в кг 870.
